| 产品特性：热销 | 是否进口：否 | 产地：台湾Chroma |
| 加工定制：否 | 品牌：台湾Chroma | 型号：19055分析仪 |
| 订货号：LMY-19055分析仪 | 货号：LMY-19055分析仪 | 测量范围：5kV/100mA |
| 尺寸：533*202mm | 电池种类：锂电池 | 测量精度：1% |
| 电源电压：220V | 用途：家电，电源 | 规格：1 |
| 是否跨境货源：否 |

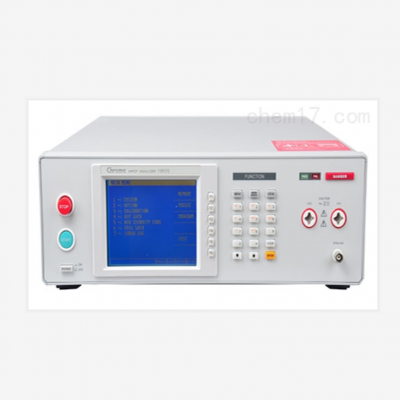

台湾Chroma 19055交直流耐压分析仪
耐压测试
- 交流 5kV/100mA
- 直流 6kV/20mA
绝缘电阻测试
- 5kVmax
- 1MΩ~50GΩ
19055交直流耐压分析仪产品应用
马达 : Chroma 19055系列为大功率500VA耐压分析仪，可适用于需求较高功率及漏电流之耐压测试与分析，如各类型马达定子、转子等寄生电容较高的产品。
变压器 :电源变压器在常态电压使用时，若产生一次侧电晕放电，易导致邻近组件损坏。可使用 19055-C电晕放电检测技术 (CDD) ，找出产品是否有电晕放电产出，改善产品质量。电晕放电侦测功能可用在线圈对线圈、线圈对地测试，避免因电晕放电导致绕线绝缘失效。
高压电容、光耦合器、绝缘材料 : 当材料于成型 (Molding) 时，因制程而产生的裂痕 (Gap) 或含有气泡 (Void) 、杂质等，将影响产品之绝缘能力。此时可利用19055-C电晕放电检测技术 (CDD) ，找出产品是否有电晕放电产出，提高产品质量。
Chroma 19055 耐压分析仪为针对耐压测试与分析所设计的设备。其具备500VA大功率，输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备要求(详细信息请参考应用文件)。
型号19055-C系列除了基本的交流、直流、绝缘电阻测试外，加入新研发的电晕放电检测功能(CDD : Corona Discharge Detection) ，可经由放电程度分析 (Discharge Level Analysis) 分别检出:
- 电晕放电启始电压 (Corona discharge Start Voltage, CSV)
- 电气闪络启始电压 (Flashover Start Voltage, FSV)
- 绝缘崩溃电压 (BreakDown Voltage, BDV)
对于测试时的接触检查议题，除原有设计OSC开短路侦测 (Open Short Check)外，新增高频接触检查 (High Frequency Contact Check, HFCC) ，高压输出时同步进行接触检查，提升测试可靠度与效率。
为体贴使用者，Chroma 19055置入大型LCD显示屏幕，方便操作与判断。加入GFI 人体保护电路以及Floating安全输出设计，保护操作人员的安全，让您在操作时无***。
19055交直流耐压分析仪主要特色:
500VA 输出
Floating 输出设计，符合EN50191要求
Corona 电晕放电侦测(19055-C)
Flashover 电气闪络侦测
BDV崩溃电压测试功能
HFCC高频接触侦测
OSC开短路侦测
GFI人体保护电路
标准RS232接口
可选购GPIB&HANDLER界面
不良时面板锁定功能
可程序电压输出及测试限制值
CE认证
台湾Chroma 19055交直流耐压分析仪主要技术参数
型号 | 19055 | |
功能 | 交流耐压/直流耐压/绝缘电阻测试 | |
耐压测试 | ||
输出电压 | 交流0.05 ~ 5kV,直流0.05 ~ 6kV | |
负载变动率 | 1%设定值+ 0.5%满刻度 | |
电压精度 | 1%设定值+ 0.5%满刻度 | |
电压分辨率 | 2V | |
截止电流 | 交流5kV/100mA (4kV/120mA) ;直流20mA | |
电流精度 | 1%设定值+ 0.5%满刻度 | |
电流分辨率 | 交流1μA,直流0.1μA | |
输出频率 | 50Hz / 60Hz | |
测试/爬升/缓降/暂留时间 | 0.3 ~ 999s,连续/ 0.1 ~ 999s,关闭/ 0.1 ~ 999s,关闭/ 0.1 ~ 999s,关闭 | |
输出波形 | 正弦波 | |
电气闪络侦测(ARC, Flashover) | 可程序设定,交流: 20mA ;直流10mA | |
绝缘电阻测试 | ||
输出电压 | 直流: 0.05 ~ 5kV | |
电压分辨率 | 2V | |
电压精度 | 1% of设定值+ 0.5%满刻度 | |
量测范围 | 1MΩ ~ 50GΩ | |
分辨率 | 0.1MΩ | |
量测精度 | >1kV | 0.1MΩ 1MΩ~ 1GΩ: ± (3%读值+ 0.1%档位满刻度) 1GΩ~ 10GΩ: ± (7%读值+ 2%档位满刻度) 10GΩ~ 50GΩ: ± (10%读值+ 1%档位满刻度) |
≧500V ≦1kV | 0.1MΩ~ 1GΩ: ± (3%读值+ 0.1%档位满刻度) 1GΩ~ 10GΩ: ± (7%读值+ 2%档位满刻度) 10GΩ~ 50GΩ: ± (10%读值+ 1%档位满刻度) | |
<500V | 0.1MΩ~ 1GΩ: ± (3%读值+ (0.2*500/Vs)%满刻度) | |
接触检查功能 | ||
HFCC高频接触检查 | 高频接触检查 | |
OSC开短路侦测 | 600Hz, 0.1s | |
安全防护功能 | ||
浮接输出设计(Floating) | 漏电流<3 mA | |
接地失效中断(GFI) | 0.5mA ±0.25mA交流,开启/关闭 | |
面板操作销定 | 密码锁定 | |
启动防止开关 | 有 | |
良品/不良品判定(显示/警示) | (良品:短音,绿灯;不良品:长音,红灯) | |
储存记忆数 | 100组,每组最多50个步骤 | |
通讯界面 | RS232, Handler界面(标配), GPIB界面(选配) | |
其他 | ||
操作环境 | 温度: 0℃~ 45℃,湿度: 15% to 95% R.H@≦40℃ | |
输出 | 500VA | |
电源需求 | 90~132Vac or 198~264Vac, 47~66Hz | |
重量 | 约20kg | |
