| 产品特性：热销 | 是否进口：否 | 产地：青岛仪迪 |
| 加工定制：否 | 品牌：青岛仪迪 | 型号： IDI3102L |
| 订货号：LMY- IDI3102L | 货号：LMY- IDI3102L | 测量范围：3-500V |
| 尺寸：361L*213W*99Hmm | 电池种类：锂电池 | 测量精度：±0.1% |
| 电源电压：220V | 用途：家电，电源 | 规格：1 |
| 是否跨境货源：否 |

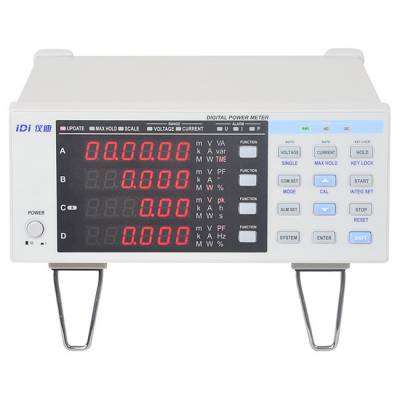

青岛仪迪IDI3102LK交直流功率分析仪 电参数测量仪
该系列高精度功率分析仪是仪迪电子有限公司最***电参数综合测量产品，该系列产品以STM32F407VET6、A3P125-VQG100芯片为核心，功能强大，外围接口丰富，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于***。
本系列仪表具有测试速度快、测量精度高、操作简便、***等特点，无需更换接线方式，可一机多用，也可多机联网。
本系列仪表广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。本系列仪表可用来测量出口产品（110V/60Hz、220V/50Hz）的电量指标。
IDI3102LK 产品特点
以STM32F407VET6、A3P125-VQG100芯片为核心；
RMS计算于一体、内置优质开关电源；测试精度高、速度快；抗干扰能力强、操作便捷、性能可靠。
IDI3102LK 产品优点
1、以STM32F407VET6、A3P125-VQG100芯片为核心，集电压电流双通道同步转换、过采样、动态零点、过零检测技术、RMS计算于一体、内置优质开关电源
2、广泛应用于各种用电器的电压、电流、功率、功率因数、频率、电能量、时间、谐波等电参数测量。
3、一机多用功能强大，具有测试精度高、速度快、接口丰富、抗干扰能力强、操作便捷、性能可靠等众多优点。
IDI3102LK选型表
型号 | 名称 | 功能描述 |
IDI3102LK | 交直流功率测量仪 | 500V/20A,0.2级，不可加谐波，带宽＜1KHZ |
IDI3101BEK | 交直流功率测量仪 | 600V/20A,0.2级，谐波，带宽＜10KHZ，电流6挡1.5倍峰值 |
IDI3102BK | 交直流功率测量仪 | 600V/20A,0.2级，谐波，带宽＜10KHZ，电流6挡 |
IDI3101EK | 高精度功率分析仪 | 600V/20A,0.1级，谐波，带宽＜100KHZ，电压6挡，电流6挡，电流＜20KHZ，USB接口 |
IDI3101K | 高精度功率分析仪 | 600V/20A,0.1级，谐波，带宽＜100KHZ，电压6挡，电流12挡，电流＜20KHZ，其中20A挡1.5倍峰值，带BNC输入，USB接口 |
IDI3102K | 高精度功率分析仪 | 600V/20A,0.1级，谐波，带宽＜100KHZ，电压6挡，电流12挡，电流＜20KHZ，全档位3倍峰值，带BNC输入，USB接口 |
IDI3102LK主要技术参数
型号 | IDI310XK系列 |
测量通道 | 单相（交直流） |
测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电流积分Ah、电能量计时Time |
电压额定量程 | 500V |
电流额定量程 | 2A/20A |
电压精度范围 | 3~500V |
电流精度范围 | 1mA~1A/20A |
电压/电流精度* | ±(0.1%×显示值+0.1%×量程)(DC，45Hz≤f≤1kHz) |
有功功率精度* | PF>0.5：±(显示值×0.1%+量程×0.1%）(DC，45Hz≤f≤1kHz) |
PF≤0.5：±(显示值×0.25%+量程×0.25%) | |
有功功率分辨率 | 0.001W |
功率因数范围 | ±(0.010～1.000) |
功率因数精度 | ±0.01 (电压/电流幅值均大于相应量程的10%) |
频率测量范围 | DC，45Hz≤f≤1kHz |
频率测量精度 | ±(0.1%×显示值) (电压幅值应大于量程的10%) |
电能量范围 | 0～99999MWh |
电能量精度 | ±(显示值×0.2%） |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.30% |
电能计时 | 9999时59分00秒 |
电能计时精度 | ±(0.05%×显示值) |
电流积分范围 | 0～99999MAh |
电流积分精度 | ±(显示值×0.1%+量程×0.1%） |
电压/电流变比 | 1～1000 |
数据更新周期 | 0.1，0.25，0.5，1.0，2.0，5.0[s] |
报警功能 | ≥10组，电压、电流、功率上/下限、门限设定 |
接口 | RS-232 |
输入电压 | 220V AC±10%，50Hz/60 Hz |
输入保险丝 | 0.*** |
工作环境 | 温度：20±10℃ 相对湿度：〈75% |
整机空载 | ≤15W |
外形尺寸（mm）/重量 | 361L*213W*99H(mm) /≤15Kg |
